※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

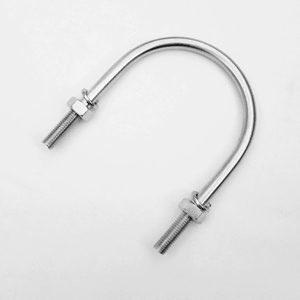

U型管夾
- 產品編號：509
- 規格尺寸：2001/2/8
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼U型管夾，可用于固定管道及柱類物體，附帶螺母及彈簧墊圈
參數詳情
| Size | TubeΦ | B | C | E | R | 單重 |
|---|---|---|---|---|---|---|
| inch | mm | mm | mm | mm | mm | kg |
| 1/2 | 22 | 43 | 28 | 17 | M6 | 0.023 |
| 3/4 | 28 | 50 | 34 | 19 | M6 | 0.026 |
| 1 | 35 | 62 | 41 | 24 | M6 | 0.031 |
| 1-1/4 | 43 | 71 | 49 | 24 | M6 | 0.034 |
| 1-1/2 | 49 | 80 | 57 | 26 | M8 | 0.072 |
| 2 | 62 | 91 | 70 | 26 | M8 | 0.082 |
| 2-1/2 | 75 | 117 | 85 | 35 | M10 | 0.161 |
| 3 | 90 | 130 | 100 | 35 | M10 | 0.178 |
| 4 | 117 | 155 | 127 | 35 | M10 | 0.210 |
| 5 | 144 | 186 | 154 | 40 | M10 | 0.248 |
| 6 | 171 | 213 | 181 | 40 | M10 | 0.282 |
| 8 | 222 | 264 | 232 | 40 | M10 | 0.347 |
