注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

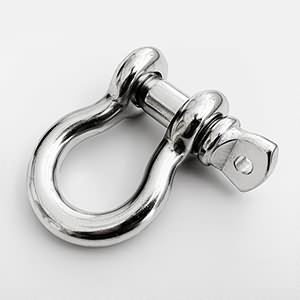

美式弓型卸扣G209
- 產品編號：301
- 規格尺寸：3/16-2 1/2
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼美式弓型卸扣，銷子直徑比卸扣體大一號，具有更強的承載能力
參數詳情
| Size | M | C | W | H | F | D | 載荷 | 單重 |
|---|---|---|---|---|---|---|---|---|
| inch | inch | inch | inch | inch | inch | inch | tons | lbs |
| 3/16 | .25 | .19 | .38 | .88 | .60 | .56 | 1/3 | .05 |
| 1/4 | .31 | .25 | .47 | 1.13 | .78 | .61 | 1/2 | .12 |
| 5/16 | .38 | .31 | .53 | 1.22 | .84 | .75 | 3/4 | .19 |
| 3/8 | .44 | .38 | .66 | 1.44 | 1.03 | .91 | 1 | .31 |
| 7/16 | .50 | .44 | .75 | 1.69 | 1.16 | 1.06 | 1-1/2 | .38 |
| 1/2 | .63 | .50 | .81 | 1.88 | 1.31 | 1.19 | 2 | .63 |
| 5/8 | .75 | .63 | 1.06 | 2.38 | 1.69 | 1.50 | 3-1/4 | 1.38 |
| 3/4 | .88 | .75 | 1.25 | 2.81 | 2.00 | 1.81 | 4-3/4 | 2.25 |
| 7/8 | 1.00 | .81 | 1.44 | 3.30 | 2.28 | 2.09 | 6-1/2 | 3.38 |
| 1 | 1.13 | 1.00 | 1.69 | 3.75 | 2.69 | 2.38 | 8-1/2 | 5.32 |
| 1-1/8 | 1.25 | 1.13 | 1.81 | 4.25 | 2.91 | 2.69 | 9-1/2 | 6.81 |
| 1-1/4 | 1.38 | 1.25 | 2.03 | 4.69 | 3.25 | 3.00 | 12 | 9.50 |
| 1-3/8 | 1.50 | 1.38 | 2.25 | 5.25 | 3.63 | 3.31 | 13-1/2 | 13.25 |
| 1-1/2 | 1.63 | 1.50 | 2.38 | 5.75 | 3.88 | 3.63 | 17 | 17.20 |
| 1-3/4 | 2.00 | 1.75 | 2.88 | 7.00 | 5.00 | 4.19 | 25 | 30.38 |
| 2 | 2.25 | 2.00 | 3.25 | 7.75 | 5.75 | 4.85 | 35 | 45.00 |
| 2-1/2 | 2.75 | 2.62 | 4.13 | 10.50 | 7.25 | 5.69 | 55 | 85.75 |
