※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

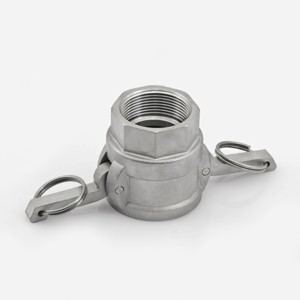

D型接頭
- 產品編號：804
- 規格尺寸：15mm-150mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼D型快速接頭，是一個母頭，兩邊各有一個拉耳。它一頭的連接是直接用拉耳卡的連接，拆卸快捷方便，另一頭則是內螺紋連接。又稱陰端內絲快速接頭，也叫母頭內絲快裝接頭，一邊連接公頭，一邊是內螺紋
參數詳情
| Size | d0 | D(Rc) | H | h1 | G |
|---|---|---|---|---|---|
| mm | mm | inch | mm | mm | mm |
| 15 | 17 | 1/2 | 50 | 33 | 53 |
| 20 | 20 | 3/4 | 51 | 33 | 53 |
| 25 | 25 | 1 | 61 | 39 | 62 |
| 32 | 32 | 1-1/4 | 68 | 45 | 80 |
| 40 | 40 | 1-1/2 | 69 | 48 | 87 |
| 50 | 50 | 2 | 77 | 52 | 97 |
| 65 | 63 | 2-1/2 | 84 | 55 | 110 |
| 80 | 75 | 3 | 87 | 56 | 135 |
| 100 | 100 | 4 | 90 | 58 | 165 |
| 125 | 122 | 5 | 102 | 62 | 185 |
| 150 | 145 | 6 | 118 | 72 | 220 |
