注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

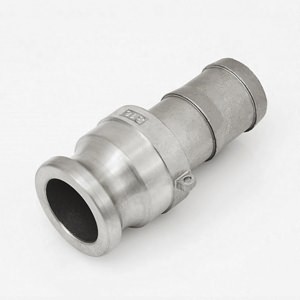

E型接頭
- 產品編號：805
- 規格尺寸：15mm-150mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼E型快速接頭，本產品為公頭，型號為E型，它的一頭是直接與母頭配套卡起來的。另一頭是直接插軟管的。
參數詳情
| Size | d0 | C | H | D | h1 |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm |
| 15 | 14 | 33 | 50 | 20 | 40 |
| 20 | 14 | 33 | 51 | 20 | 40 |
| 25 | 20 | 38 | 61 | 26 | 46 |
| 32 | 25 | 48 | 68 | 33 | 52 |
| 40 | 31 | 55 | 69 | 39 | 56 |
| 50 | 43 | 65 | 77 | 52 | 62 |
| 65 | 55 | 80 | 84 | 65 | 65 |
| 80 | 67 | 102 | 87 | 77 | 66 |
| 100 | 92 | 132 | 90 | 102 | 68 |
| 125 | 115 | 154 | 102 | 130 | 71 |
| 150 | 140 | 184 | 118 | 155 | 78 |
